一、概述

　　目前在國際或國內消防救生搶險過程中，救生人員上下樓層救援被救人員時，一般借助樓梯、消防云梯、攀巖牽引繩等工具。只是在多數救援搶險現場樓梯無法使用，消防云梯無法到達，只能依靠攀巖牽引繩上下工作。但是在緊急救援的情況下，如何做到將攀巖牽引繩拋投到預定高度并固定好，人工投擲很難達到這一目的，這就成為救援人員的一大難題。

　　為了克服上述缺點，提高救生效率，我廠研制開發出了一種新型救援裝備——救生拋投器。該產品采用氣動拋射裝置將攀巖牽引繩發射到人力不能投擲的高度，并因其上攜帶的錨鉤將繩固定于建筑物上，以便救生人員上下工作。

　　二、主要性能指標

　　1、 工作壓力：20Mpa，試驗壓力：30MPa

　　2、 發射距離：30～70米(射角35º)

　　3、 救援繩拉斷力: >4000N

　　4、 使用溫度范圍:-30～+60℃

　　三、產品結構

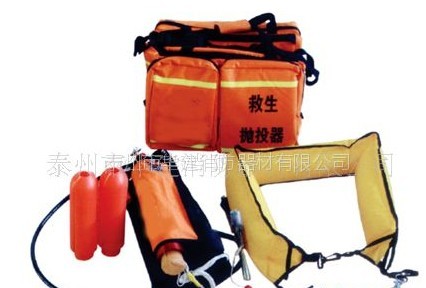

　　救生拋投器主要由救援繩、拋射器、發射氣瓶、皮保護套或錨鉤等組成。

　　四、救生拋投器的使用

　　1、發射前的準備工作

　?、賹l(fā)射氣瓶、救援繩準備好。

　　②做好發射連接安裝及充氣準備。

　　③發射氣瓶、救援繩的連接安裝：

　　a、檢查救援繩有無打結或磨損現象，將繩子理順漸次放入繩包中;

　　b、發射氣瓶嘴保護套上，有4個小孔。將黃色拉緊繩的兩端分別從2個相對的小孔穿入，再將錨鉤上的黃色拉緊繩的兩端分別從氣瓶嘴保護套上的另外2個相對的小孔穿入，一同套在氣瓶嘴上，用扳手擰緊氣瓶嘴保護套，拉緊繩及錨鉤被連接在發射氣瓶上。這樣就使發射氣瓶與錨鉤和主救援繩相互連接;(不用錨鉤時，將皮保護套套在發射瓶上)

　　c、拉緊繩上有一個連接小吊鉤，打開小吊鉤環與救援繩頭端相連，關閉小吊鉤環，(當發射氣瓶被發射出去時，通過拉緊繩帶動救援繩及錨鉤起到救援目的)

　　d、將救生拋投器鋁制襯筒(小)推進發射裝置鋁筒(大)內并將槽口對準固定銷，用手輕輕抬起襯筒將發射裝置固定銷卡在槽口上

　　2、發射

　　*檢查繩包裝上的安全銷是否處于正確;

　　*拔出發射安全銷;

　　*以適當角度置于身前，并估計發射高度，雙手緊握，扣動發射扳機進行發射。

　　注意：

　　※每次發射之前應檢查救援繩，確保完好后方可使用?！壬鷴佂镀鞯木仍K、發射氣瓶、錨鉤都是可以反復使用的。
