針對上述諸多因素和特點，四川斯庫爾消防將1、2號變壓器作為兩個保護區。油浸式變壓器外型尺寸為6.1m5m3m  ，其表面積為：97.1平 方米，油坑面積48.5，總面積 145.6㎡。

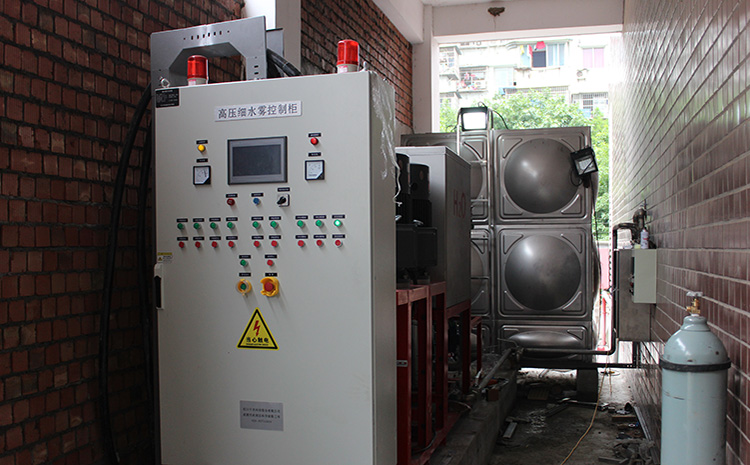

  高壓細水霧廠家斯庫爾在保護區外設計了三用一備的高壓細水霧泵組，保護變電站2個主變壓器，其主要參數為：流量=345L/min，揚程=14MPa，電機功率=30KW。

細水霧系統主管分別連接1、2號變壓器主環管，兩個區域設置獨立的區域閥組 。每個變壓器均由48個K系數為0.5的細水霧開式噴頭和兩個K系數為0.7的開式噴頭保護，其總的需求水量為254L/min。

  管道材質方面，南充濱江變電站細水霧系統管道及閥門采用不銹鋼無縫鋼管，使用壽命可達60年，管道連接方式為氬弧焊焊接，利于后期變壓器維護檢修時，方便拆卸細水霧管道。

  當防護區發生火災時，報警系統的火災探測器將火災信號傳送給控制器，控制器自動發出聲、 光報警，聯動關閉相應的通風系統，并啟動防護區附近的區域閥和細水霧泵組，通過管道、開式噴頭噴放高壓細水霧，對2個主變壓器實施滅火。整個系統可自動、電氣手動和機械應急啟動。
