設備型號：MDS-DGNJK-001

　　一、產品特點：

　　多功能智能監控系統的研發，是基于實戰的需要，為忙于救援及滅火工作的消防官兵和其他參與救援作業人員提供更多安全保障。

　　系統采用多重技術對作業環境進行包括距離、角度、有害氣體等在內的物態實時感知，減少或預防發生次生災害時可能對人體造成的傷害。這些危險可能來自于地震、（炸彈、瓦斯、化工儲罐等所發生的）爆炸、（交通意外撞擊）事故等產生的波動對諸如建筑結構（如地板、梁柱、墻體等）和地理環境所帶來的實際破壞，并由此導致在實施救援過程中再次出現類似建筑物結構坍塌、地理滑移，和原有環境破壞后彌散在空氣中的有害氣體對人體的傷害。需要感知的是在對人體傷害沒有發生前，對危險物態（距離、角度、氣體）的細微變化進行有效的監測并預警。

　　本系統采用無線通訊后臺管理和控制技術，極大地方便消防官兵及其他

　　救援人員使用和架設監控器等設備。預警觸發后，系統裝置自身配置的超大

　　音量報警器發出警示音，及時通知參與救援的消防官兵和其他救援人員撤離

　　現場。

　　本系統管理后臺集中顯示各監控器的關聯參數，包括電量、距離或角度、

　　氣體濃度、狀態等，集報警、監控、充電、限值調節、無線傳輸功能于一體，

　　快速準確提供關聯信息及報警功能。

　　二、技術參數：

　　1、性能指標

　　1）距離探測范圍：最遠100米（空曠地帶）,與配置有關

　　2）距離探測限值：無固定值，在限值范圍許可內均可設定

　　3）角度探測范圍：四象限0度~90度

　　4）角度探測限值：無固定值，在限值范圍許可內均可設定

　　5）氣體顯示狀態：有害/無害

　　6）氣體安全限值：隱含設置

　　7）氣體顯示方式：多種氣體動態顯示

　　8）報警聲響強度：≥105dB，1米距離

　　9）無線傳輸距離：500米（空曠地帶）

　　10）標準工作時間：大于72 h（具體與配置有關）

　　11)質量：以實際測量為準

　　2、電池性能

　　1）監控器電池電壓：7.4V

　　2）主機電池電壓：11.1V

　　3）監控器電池充電時間：充電時間 4h

　　4）主機電池充電時間：充電時間 15h

　　3、使用條件

　　1）工作溫度：-10℃～+50℃

　　2）貯存溫度：-20℃～+60℃

　　3）相對濕度：20%-95%RH

　　4）大氣壓力：86kPa~106kPa

　　三、使用說明：

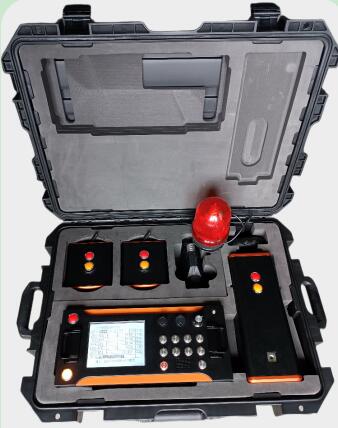

　　1、系統產品構成

　　1）主機1臺

　　2）距離監控器1-2臺（依用戶需求而定）

　　3）角度監控器2-4臺（依用戶需求而定）

1）三角架1-2副（依用戶需求而定）

2）聲光報警器1支

3）充電器2支

4）說明書1份

2、系統設備安裝指南

2.1主機

主機是系統組件設備的核心裝置，一般情況下就放置于箱體內，不建議

單獨將其移除放置，這樣可以在現場完成快速布置任務，只要檢查安裝好通訊天線就行了。按下電源開關機鍵開機，屏幕會顯示各監控器具的連接狀態、電池電量、功能信息。預警觸發時，紅燈亮指示距離器具或角度器具發生了限值預警，黃燈亮指示距離器具或角度器具周邊環境空氣中有設置氣體彌散。具體是那個器具發生了預警，可以通過主機顯示器上狀態信息查看（如下圖）

　　2.2 距離監控器

　　距離監控器是系統組件設備的重要器具之一。除了可以感知物體距離器具的距離變化之外，還可以感知器具周邊環境設置氣體的變化情況。

　　打開三角架，然后將三腳架調節到所需高度，將距離監控器安裝到三角架上（如下圖）:

　　按下監控器上電源開關鍵開機，將感知端調整到所需要監控的物體位置

　　一個可視區域。選擇區域是否恰當，近距離可借助輔助綠色光源觀察，遠距離可借助手持測距儀觀察。

　　注意：

　　1、鏡頭和望遠鏡上不要有遮擋物。

　　2、檢測物不能為全反射與弱反射，鏡頭不要對著陽光直射方向和黑體。

　　3、鏡頭不要對著透明玻璃，以免發生光線折射而影響監測。

　　4、單獨使用時相應靈敏時間不小于 500ms。

　　2.3角度監控器

　　角度監控器是系統組件設備的重要器具之一，除了可以感知器具所在位置發生傾斜之外，還可以感知器具周邊環境設置氣體的變化情況。按下角度監控器電源開關鍵開機，紅燈閃爍代表與后臺主機無線連接正常（如下圖）

　　放置角度監控器到需要監控的物體上，選擇放置區域不會因為自身重量

　　而產生滑動和風力產生轉動，從而影響實際使用。

　　注意：角度監控器放置在被監控物體上時確定不要滑動。同時，也要避

　　免從高處跌落。
