第1章 概述

　　 應急無線可視化指揮調度系統是基于多功能語音調度、應急無線專網傳輸(國家無委批準的專有頻率)音視頻管理以及遠程綜合控制等相關系統上實現的，是作為應急條件下現場工作人員、指揮人員與遠程指揮官之間的可視化指揮調度的重要工具。

　　該系統集有線(PSTN\公網)、無線(短波、超短波、)、移動公網傳輸、專網傳輸、綜合調度、音視頻管理、遠程控制與一體，為用戶提供多功能語音互聯調度功能、可視化指揮功能、高清視頻傳輸功能、數據信息傳輸功能等多種業務，將多種功能整合在一個系統中，并提供完善的跨平臺語音通信服務，能夠實現多種制式的通信系統之間及時的互聯互通。同時支持跨區域指揮調度通信系統的網絡，系統可通過IP網絡將全國(省)區域異地指揮調度通信網聯網，實現實時網絡協同指揮調度。可視化功能提供指揮中心對現場圖像監控，并控制切換現場圖像，同時指揮車也可觀看并控制指揮中心矩陣所接入的全部圖像，為現場指揮提供幫助;通過可視化語音調度平臺，指揮車可觀看前方單兵傳回的圖像，還可語音調度單兵和周邊的超短波集群人員。

　　第2章 產品優勢

　　l 系統高度集成優化，使用方便，布置便捷

　　l 集成可視化、語音調度等多功能一體，功能豐富

　　l 抗多徑能力強，卓越的“繞射”“穿透”能力，適合城區、郊區、建筑物內等非通視和有阻擋的環境中應用

　　l 支持高速移動接收，適合車輛、船舶、直升機/無人機等平臺應用

　　l 提供高速數據傳輸，數據圖像實時傳輸

　　l 抗干擾性能和抗衰落能力強，適合復雜電磁環境應用

　　l GPS定位功能

　　l 多種通信手段，路路都能聯通。

　　l 指揮中心可直接對前端單兵調度

　　l 指揮基站與指揮車互為通信、控制，實現指揮中心可移動化

　　第3章 適用客戶范圍

　　應急可視化指揮調度系統典型應用領域包括：

　　■ 公安、武警、檢察

　　■ 交警、高速交警

　　■ 邊防、海防、消防、人防

　　■ 車輛、艦船之間以及車輛艦船向固定點傳輸圖像

　　■ 從空中向地面傳輸圖像：用于各種飛行器、無人機、直升機、氣球

　　■ 部隊演習

　　■ 森林警察、森林消防

　　第4章 系統組成

　　系統由三大部分組成：

　　4.1 指揮中心通信單元 指揮中心通信子單元在原指揮中心現有系統基礎上，新加入中心無線收發單元、控制單元和綜合調度單元，組成雙向圖像語音數據通道，實現前端音視頻/數據上行、指揮中心音視頻/數據下行傳輸，智能遠程調度。

　　4.2 車載通信單元 應急通信指揮車內配備可視化綜合調度平臺單元、 圖像綜合處理單元、無線收發單元，可遠程智能調度指揮中心音視頻、前端單兵音視頻，結合綜合語音接入平臺，實現與指揮中心、與作戰小組、與數字化單兵互聯互通，真正實現了移動通信指揮功能。

　　4.3 數字化單兵通信單元 數字化單兵(高清型、標清型)配備專業音視頻采集設備、無線音視頻傳輸設備，可與各種無線語音通信專網(模擬集群、數字集群)、移動公網(GSM/CDMA/3G/4G)、衛星電話、PSTN、VOIP等通信網絡互聯互通，可實現與車載通信單元、指揮中心通信單元可視化通信。

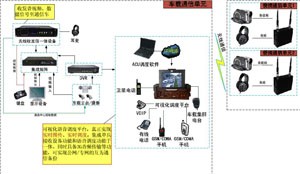

　　第5章 系統應用拓撲

　　在城市環境、郊區環境和山地環境等不同位置或者在更遠傳輸需求的情況下，可通過單兵設備將現場拍攝采集的視頻、音頻、數據等現場數據信息，以無線數字方式傳輸至現場應急指揮車，指揮車采用大功率車載式發射機可以把前端實時圖像語音傳輸到更遠的指揮中心。

　　第6章技術參數
