點擊圖片查看大圖一、系統配置
1. 定向反射指紋拍照儀1臺 2. 暗視場指紋拍照儀1臺 3.掠入射指紋拍照儀1臺4. 尼康D7100相機1臺 5. 90mm微距鏡頭1個

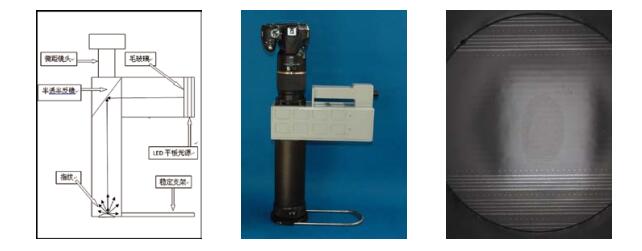

二、定向反射指紋拍照儀
產品用途
定向反射指紋拍照儀將定向反射鏡、面光源、電池、遮光筒、相機、微距鏡頭等部件整合在一起。把拍照儀下筒口罩在指紋上，打開電源就可以進行定向反射照相。非常適合于現場快速拍照淺色光滑平面上的潛在指紋。
工作原理
背景對入射光進行定向反射，反射光全部出現在定向反射方向，在其他方向沒有反射光；指紋對入射光進行漫反射，在各個方向上都有反射光，能量分散在各個方向上。在背景定向反射方向觀察，背景反射光全部進入鏡頭，指紋反射光只有小部分進入鏡頭。通過鏡頭看到的結果是在明亮的背景中指紋呈暗色調。

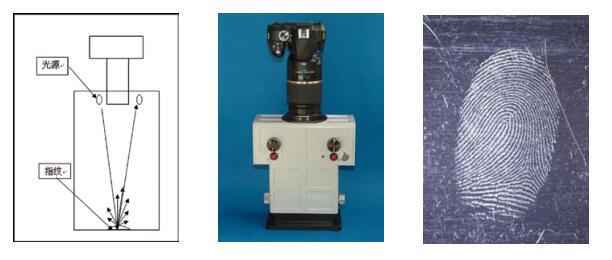

三、暗視場指紋拍照儀
產品用途
暗視場指紋拍照儀將暗室、近軸光源、電池、相機、微距鏡頭等部件整合在一起。把拍照儀下筒口罩在指紋上，打開電源就可以進行暗視場照相。非常適合于現場快速拍照深色光滑平面上的潛在指紋。
工作原理
背景對入射光進行定向反射，反射光全部出現在定向反射方向，在其他方向沒有反射光；指紋對入射光進行以漫反射為主定向反射為輔的混合反射，指紋反射光在背景定向反射方向最強，錯開定向反射方向的角度越小，反射光強度越大，錯開定向反射方向的角度越大，反射光強度越小。再稍稍錯開背景定向反射的方向觀察，背景反射光錯開鏡頭，完全沒有進入鏡頭；指紋反射光的次強光進入鏡
頭。通過鏡頭看到的結果是在暗淡的背景中指紋呈亮色調。

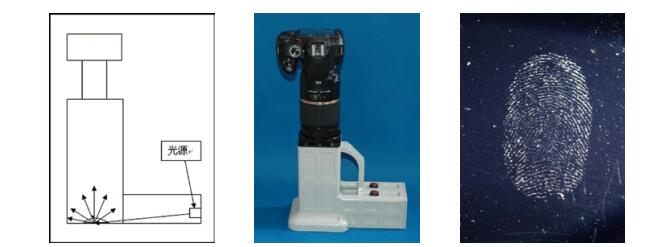

四、掠入射指紋拍照儀
產品用途
掠入射指紋拍照儀將暗室、掠入射光源、電池、相機、微距鏡頭等部件整合在一起。把拍照儀下筒口罩在指紋上，打開電源就可以進行掠入射照相。非常適合于現場快速拍照光滑平面上的灰塵指紋。
工作原理
背景對掠入射光進行定向反射，反射光全部出現在貼近底面的定向反射方向上，在其他方向沒有反射光；灰塵指紋對入射光進行漫反射，在各個方向上都有反射光，能量分散在各個方向上。在垂直底面的方向觀察，背景反射光貼近底面射出，完全沒有進入鏡頭；指紋反射光的向上的分量進入鏡頭。通過鏡頭看到的結果是在暗淡的背景中指紋灰塵呈亮色調。
重量：19.2kg 總外箱尺寸：775x515x255mm
